• Model NO.：Metric series
• Product Model：M Series
• Protection Level：IP68
• Size：M, Pg
• Material of Seal Components：NBR or EPDM
• Brand Name：Jixiang
• Certificate：RoHS, CE, ISO9001
• Advantages：Free Sample, Punctual Delive
• Transport Package：Export Carton
• Specification：36*21*23
• Trademark：JXLJQ
• Origin：Zhejiang Province, China
• HS Code：854720000
• Production Capacity：80000 PCS,Year

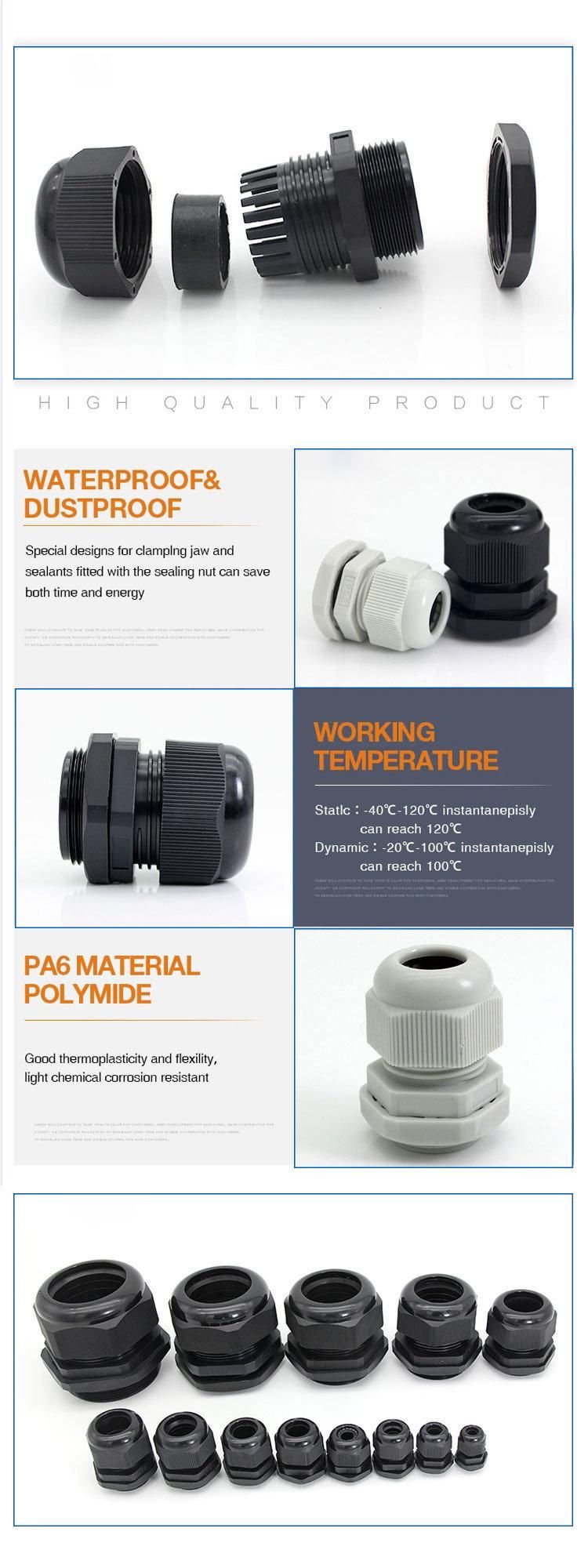

M20 PA66 material Nylon Cable Gland for junction box

Material

 Made of Nylon PA66 certificated by UL.

Standard Thread

 Metric Thread

Claw

 PA

Sealing & Sealing Ring

 Made of NBR

Approvals

 CE, ROHS, REACH, ISO9001

Protection Degree

 IP68

Temperature Resistance

 Static state: -40ºC to 100ºC, short time to 120ºC; dynamic state:   -20ºC to  800ºC, short time to 100ºC



Function

 Standard thread type is used for the equipment which has inner thread or for  the thin board. Short thread type is used for the thin board. Long thread type  is used for the thick board.





Usage

 Waterproof nylon cable gland is the product of form a complete set of the  cable, connector cable can be lock, the other end can access devices on the  box body, also can choose thread access according to the import and export  for internal thread electric devices.

Notes

 Customization is available.



Metric Thread type Waterproof Nylon Cable Gland Selection Table



     Model    Cable range(mm)Thread O.D. AG(MM)Thread lenghth H(mm) Spanner size(mm) Packing(pcs/bag)   M12x1.5           3-6.5              12                8            16          100   M16x1.5           4-8              16                8            19          100   M18x1.5          5-10              18                8            22          100   M20x1.5          6-12              20               10            24          100   M22x1.5         10-14              22               10            27          100   M24x1.5         10-14              24               10            27           50   M25x1.5          10-14              25               10            33           50  M25x1.5(big)         13-18              25               10            33           50   M27x1.5         13-18                       27               10            33           50   M30x1.5         13-18              30               11            35           50   M32x1.5         16-21              32               11            35           25   M36x1.5         18-25              36               12            42           20   M40x1.5         22-32               40               14            52           16   M50x1.5         32-38              50               14            60            9   M63x1.5         37-44              63               15            64            6   M70x1.5         42-50              72               28            77            4
